工作理論 二次元影像儀本身的硬件CCD以及光柵尺,通過USB及RS232數據線傳輸到電腦的數據采集卡中，將光信號轉化為電信號，之后由影像測量儀軟件在電腦顯示器上像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果電腦配置附合要求，測量軟件絕對不會產生圖像滯后現象。根據客戶工件大小的不同，工作臺面也可以選擇不同的行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。分為底光和表面光,可根據客戶的產品來進行調節控制,以達到最好的效果。
二次元影像儀適用于以二維平面測量為目的的一切應用領域。廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、端子、手機、家電、計算機等行業。
影像儀參數

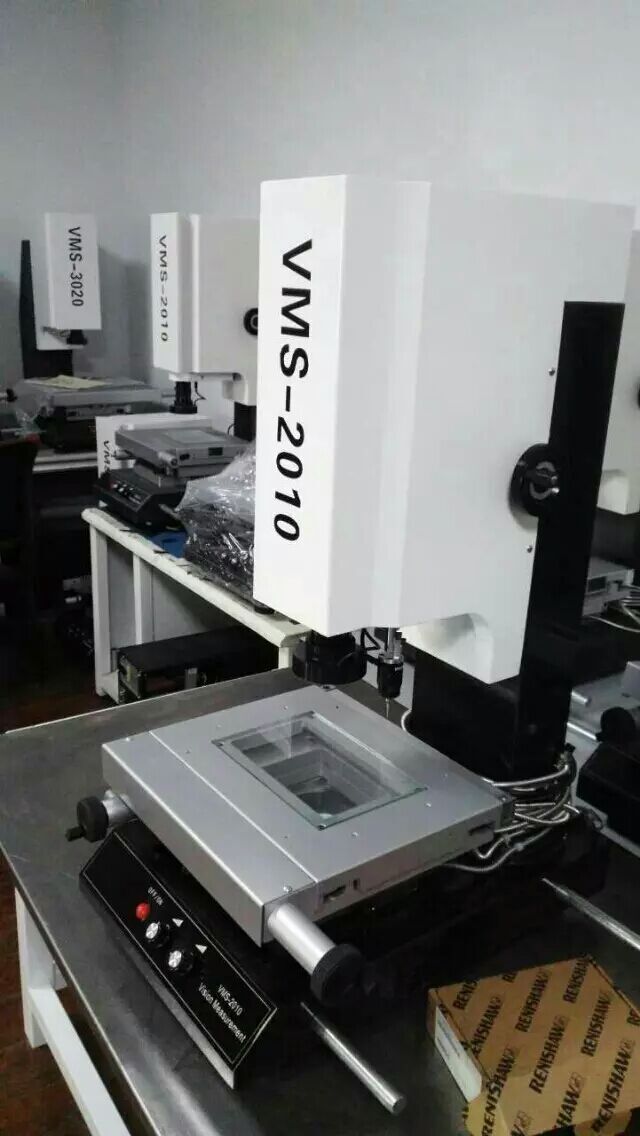

| 型號 | VMS2010 | VMS3020 | VMS4030 | VMS5040 | VMS6050 |
| 量程 | 200*100*150 | 300*200*180 | 400*300*180 | 500*400*180 | 600*500*180 |
| 外觀尺寸 | 600*500*850 | 850*600*900 | 970*670*940 | 1120*820*940 | 1200*1050*940 |
| 重量 | 110kg | 180kg | 250kg | 300kg | 350kg |
| 承重 | 30kg | 30kg | 30kg | 30kg | 30kg |
| 精度 | （3.0+L/75）μm |
| 重復精度 | 0.002mm |
| 分辨率 | 0.001mm |
| CCD | SONY芯片 1/3 CCD彩色 |
| 光源 | 3環LED冷光源，亮度可調 |
| 光學系統 | 可變倍，放大倍率20~120X |
| 變倍物鏡 | 變倍鏡頭0.7-4.5X |
| 軟件 | VMM2.2CC測量軟件（全功能版） |
| 工作環境 | 溫度20±2℃ 濕度40%-70% 振動<2℃/hr低于15Hz |
| 電源 | 90-264VAC 47-63Hz 10Amp |
軟件功能
1.多點測量點、線、圓、弧、橢圓、矩形、提高測量精度。
2.組合測量、中心點構造、交點構造，線構造、圓構造、角度構造。
3.完善的自動尋邊界去毛刺功能，減少人為誤差，提高了精度和工作效率。
4.坐標平移和坐標擺正，提高測量效率。
5.巨集指令，同一種工件批量測量更加方便快捷，提高測量效率。
6.測量數據直接輸入到AUTOCAD中，成為完整的工程圖。
7.測量數據可輸入到Word或Excel中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數。
8.記錄用戶程序、編輯指令、教導執行。

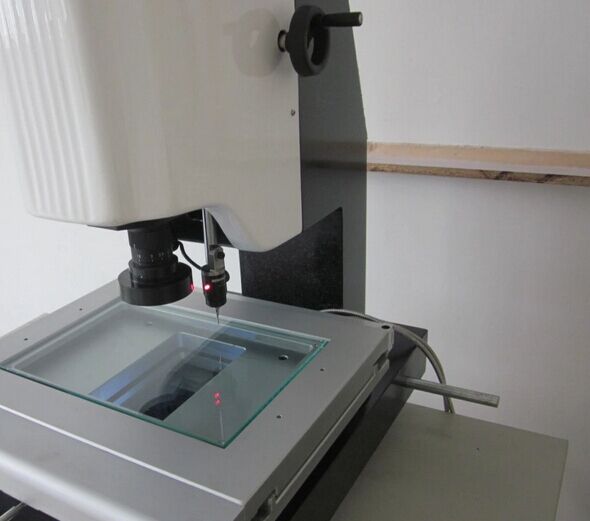

9.探針測量簡單三維尺寸，臺階高度（選配英國雷尼紹MCP探針）
注：免費上門安裝調試校正培訓，質保一年。
維護保養
1.儀器應放在清潔干燥的室內（室溫20℃±5℃，濕度低于60%），避免光學零件表面污損、金屬零件生銹、塵埃雜物落入運動導軌，影響儀器性能。
2.儀器使用完畢，工作面應隨時擦拭干凈，最好再罩上防塵套。
3.儀器的傳動機構及運動導軌、應定期上潤滑油，使機構運動順暢，保持良好的使用狀態。
4.工作臺玻璃及油漆表面臟了，可以用中性清潔劑與清水擦拭干凈。絕不能用有機溶劑擦拭油漆表面，否則，會使油漆表面失去光澤。
5.儀器LED光源使用壽命很長，但當有燈泡燒壞時，請通知廠商，由專業人員為您更換。
6.儀器精密部件，如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校，所有調節螺絲與緊固螺絲均已固定，客戶請勿自行拆卸，如有問題請通知廠商解決。
7.軟件已對工作臺與光學尺的誤差進行了精確補償，請勿自行更改。否則，會產生錯誤的測量結果。
8.儀器所有電氣接插件、一般不要拔下，如已拔掉，則必須按標記正確插回并擰緊螺絲。不正確的接插、輕則影響儀器功能，重則可能損壞系統。
